Embraco/恩布拉科R134a系列EM20HHR

批發零售Embraco/恩布拉科壓縮機，Embraco/恩布拉科活塞壓縮機型號：em20hhr，制冷劑：R134a，電源電壓：220-240V，50-60Hz，馬力：1/12 HP，提供Embraco/恩布拉科em20hhr型號、規格、參數、圖片、價格等數據。恩布拉科是一家專注于制冷解決方案的公司，是封閉式壓縮機市場的

產品型號：EM20HHR

制冷劑：R134a

電源頻率：50/60Hz

電源電壓：220-240V

產品馬力：1/12 HP

產品介紹

批發零售Embraco/恩布拉科壓縮機，Embraco/恩布拉科活塞壓縮機型號：em20hhr，制冷劑：R134a，電源電壓：220-240V，50-60Hz，馬力：1/12 HP，提供Embraco/恩布拉科em20hhr型號、規格、參數、圖片、價格等數據。

恩布拉科是一家專注于制冷解決方案的公司，是封閉式壓縮機市場的技術領袖。恩布拉科的使命是為高品質的生活提供創新方案始終追求技術創新和可持續性發展。

Embraco/恩布拉科壓縮機命名規則:

Embraco/恩布拉科活塞式壓縮em20hhr詳細參數：

制冷劑:	R-134a	排氣量(cm3):	2.27
電壓:	220-240V 50-60Hz 1~	潤滑油類別:	ISO22
頻率(Hz):	50	潤滑油量(ml):	160
應用:	HBP	電機型號:	RSIR-CSIR
馬力:	1/12	啟動扭矩:	LST
能效:	2.51	測試類型:	CECOMAF
冷量:	246

編號:513307037 513307146 513307297 513307411

產品外觀

	形狀	材質	尺寸(mm)
吸氣接口	Straight	Copper	6.50
排氣接口	Slanted	Copper	4.94
工藝接口	Slanted	Copper	6.50

油冷器:
地腳板:	European Standard
托架:	Yes
重量(kg):	6.81

應用

最大環境溫度(°C):	43
膨脹裝置:	毛細管
冷卻:	風冷
空氣流速:

機械數據

物料清單:	513307146
啟動扭矩:	低啟動力矩
缸徑(mm):	19.00
行程(mm):	4.00
重量(kg):	6.81

電子數據

電機型號:	RSIR-CSIR
線組電阻(25°C) - 啟動(25°C) - 開始:	50.30
線組電阻(26°C) - 運行(25°C) - 運行:	31.80

檢查點 - 冷凝溫度 55 °C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kcal/Wh)	(W/W)	(Btu/Wh)
5	181	210	717	93	0.61	1.95	2.26	7.72

冷凝溫度45°C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	氣體流速+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kg/h)	(kcal/Wh)	(W/W)	(Btu/Wh)
-5	132	154	524	79	0.56	3.36	1.67	1.95	6.64
0	164	190	650	83	0.57	4.19	1.97	2.29	7.80
5	200	233	795	86	0.58	5.17	2.33	2.70	9.23
10	243	282	963	87	0.60	6.31	2.79	3.24	11.05
15	291	338	1.154	86	0.61	7.65	3.40	3.95	13.48

冷凝溫度55°C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	氣體流速+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kg/h)	(kcal/Wh)	(W/W)	(Btu/Wh)
-5	115	134	456	83	0.57	3.22	1.38	1.61	5.49
0	145	169	576	89	0.59	4.11	1.64	1.90	6.50
5	181	210	717	93	0.61	5.16	1.95	2.26	7.72
10	222	258	882	95	0.63	6.41	2.33	2.72	9.27
15	270	314	1.071	95	0.66	7.87	2.84	3.30	11.27

冷凝溫度65°C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	氣體流速+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kg/h)	(kcal/Wh)	(W/W)	(Btu/Wh)
-5	98	114	391	85	0.57	3.12	1.16	1.35	4.60
0	128	149	507	91	0.59	4.09	1.40	1.63	5.56
5	162	189	645	96	0.62	5.24	1.69	1.97	6.73
10	203	236	806	99	0.64	6.61	2.06	2.39	8.17
15	250	291	994	99	0.67	8.20	2.53	2.94	10.02

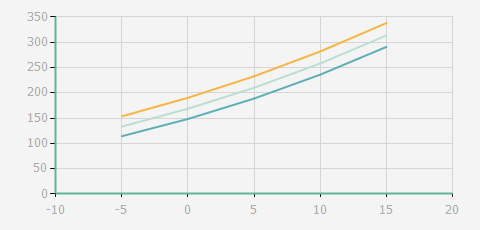

制冷量(W)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

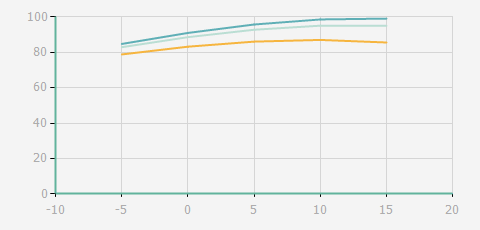

能耗(W)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

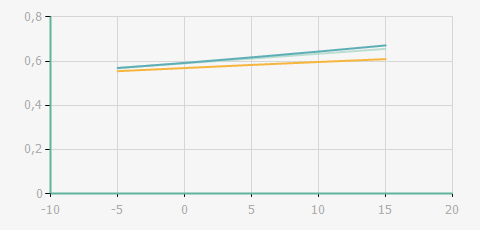

現在能效(A)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

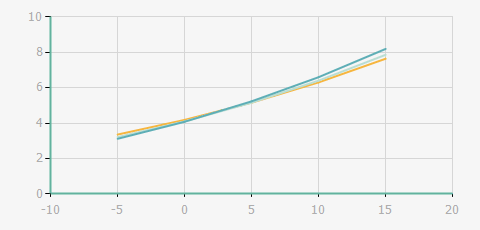

氣體流速(kg/h)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

膠墊

工程編碼:	13146411
Dimensions:	mm (Inch)

The grommets are made of special rubber and used in the nut and bolt type or in the snap on type assembly. The rummer grommet. the dimensions of which are shown in the figure below. was developed for installation in compressors with 16 and 19 mm diameters holes in the base plate.

啟動裝置

Assembly 工程編碼:	513504497
Starting Device - Relay:	213514032
Overload Protector:	13634246
Electrical Components Cover:	13555028

Note:

1 - Starting device - Relay
2 - Overload protector
3 - Electrical components cover
4 - Cord relief

Starting Device - Relay

工程編碼:	213514032
Pick Up Current (A):	1.43
Drop-Out Current (A):	1.1
Terminal Size ""E"":	6.3 x 0.8 (0.250 x 0.03)
Dimensions:	mm (Inch)

Note:
A - Subassembly code. B - Voltage.
C - Manufacturing time.
D - Manufacturing date (Example: 03C99 -
MARCH 03， 1999) Type: Electromagnetic.
Materials: Body - Bakelite. Contacts: Silver.
Cooper wire: B class (130°C/266°F).
Manufacturer: Embraco.
Application: Starting capacitor (Optional)

過載保護器

工程編碼:	13634246
Vendor Code:	4TM189NFBYY-53
Opening Temperature:	120°C (248°F)
Closing Temperature:	61°C (141.8°F)
Triping Current at 25?C (77?F):	5.6 A
Reaction Time:	5.0s - 15.0s
Terminal Size ""A"":	6.3 x 0.8 (0.250 x 0.03)
Dimensions:	mm (Inch)

The overload protectors are identified by the suppliers. Each thermal protector has its own distinct characteristics of opening temperature， closing temperature and trip current.

1 - Vendor number
2 - Overload protector model

電氣元件封面

工程編碼:	013555028
Material:	NORYL SE1 701
Material Class:	V - 1
Thickness:	2 (0.008)
Dimensions:	mm (inch)

Embraco/恩布拉科活塞式壓縮產品列表：

型號	制冷劑	電壓	頻率	應用	馬力	頻率/回轉	冷量	排氣量 (cm3)	潤滑油類別	電機型號	啟動扭矩	測試類型
EM2U80HLP	R-134a	115-127V 60Hz 1~	60Hz	LBP	1/4	1.70	232	6.76	ISO10	RSCR-12μF	LST	ASHRAE32
EM2U80HLP	R-134a	115-127V 60Hz 1~	60Hz	LBP	1/4	1.70	232	6.76	ISO10	RSCR-15μF	LST	ASHRAE32
EM2U80HLP	R-134a	115-127V 60Hz 1~	60Hz	LBP	1/4	1.65	232	6.76	ISO10	RSIR	LST	ASHRAE32
EM2U80HLP	R-134a	220V 60Hz 1~	60Hz	LBP	1/4	1.67	232	6.76	ISO10	RSCR-4μF	LST	ASHRAE32
EM2U80HLP	R-134a	220V 60Hz 1~	60Hz	LBP	1/4	1.61	232	6.76	ISO10	RSIR	LST	ASHRAE32
EM2Z80HLT	R-134a	115-127V 60Hz 1~	60Hz	LBP	1.76	239	6.76	ISO10	RSCR-12μF	LST	ASHRAE32
EM2Z80HLT	R-134a	115-127V 60Hz 1~	60Hz	LBP	1.76	239	6.76	ISO10	RSCR-15μF	LST	ASHRAE32
EM20HHR	R-134a	220-240 V 50-60Hz 1~	50Hz	HBP	1/12	2.51	246	2.27	ISO22	RSIR-CSIR	LST	CECOMAF
EM20HBR	R-134a	115V 60Hz 1~	60Hz	HBP	1/12	2.37	289	2.27	ISO22	RSIR	LST	ASHRAE32
EM20HHR	R-134a	220-240 V 50-60Hz 1~	60Hz	HBP	1/12	2.48	292	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
EM20HHR	R-134a	115-127V 60Hz 1~	60Hz	HBP	1/12	2.53	299	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
EMIS20HHR	R-134a	115-127V 60Hz 1~	60Hz	HBP	1/12	2.49	308	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
EMIS20HHR	R-134a	220V 60Hz 1~	60Hz	HBP	1/12	2.37	308	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
