Embraco/恩布拉科R134a系列EM30HHR

批發零售Embraco/恩布拉科壓縮機，Embraco/恩布拉科活塞壓縮機型號：em30hhr，制冷劑：R134a，電源電壓：115 V，60Hz，馬力：1/10 HP，提供Embraco/恩布拉科em30hhr型號、規格、參數、圖片、價格等數據。恩布拉科是一家專注于制冷解決方案的公司，是封閉式壓縮機市場的技術領

產品型號：EM30HHR

制冷劑：R134a

電源頻率：60Hz

電源電壓：115 V

產品馬力：1/10 HP

產品介紹

批發零售Embraco/恩布拉科壓縮機，Embraco/恩布拉科活塞壓縮機型號：em30hhr，制冷劑：R134a，電源電壓：115 V，60Hz，馬力：1/10 HP，提供Embraco/恩布拉科em30hhr型號、規格、參數、圖片、價格等數據。

恩布拉科是一家專注于制冷解決方案的公司，是封閉式壓縮機市場的技術領袖。恩布拉科的使命是為高品質的生活提供創新方案始終追求技術創新和可持續性發展。

Embraco/恩布拉科壓縮機命名規則:

Embraco/恩布拉科活塞式壓縮em30hhr詳細參數：

制冷劑:	R-134a	排氣量(cm3):	3
電壓:	115 V 60Hz 1 ~	潤滑油類別:	ISO22
頻率(Hz):	60	潤滑油量(ml):	160
應用:	LBP	電機型號:	CSIR
馬力:	1/10	啟動扭矩:	LST
能效:	0.94	測試類型:	ASHRAE32
冷量:	91

編號:513307142 513307299 513307365

產品外觀

	形狀	材質	尺寸(mm)
吸氣接口	Straight	Copper	6.50
排氣接口	Slanted	Copper	4.94
工藝接口	Slanted	Copper	6.50

油冷器:
地腳板:	European Standard EG/F/AMEM Version 2
托架:	Yes
重量(kg):	7.37

應用

最大環境溫度(°C):	43
膨脹裝置:	毛細管
冷卻:	直冷
空氣流速:

機械數據

物料清單:	513307142
啟動扭矩:	低啟動力矩
缸徑(mm):	19.00
行程(mm):	5.30
重量(kg):	7.37

電子數據

電機型號:	CSIR
線組電阻(25°C) - 啟動(25°C) - 開始:	20.90
線組電阻(26°C) - 運行(25°C) - 運行:	5.50

檢查點 - 冷凝溫度 54.4 °C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kcal/Wh)	(W/W)	(Btu/Wh)
-23.3	82	96	327	97	1.65	0.85	0.99	3.38

冷凝溫度45°C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	氣體流速+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kg/h)	(kcal/Wh)	(W/W)	(Btu/Wh)
-35	43	51	173	66	1.58	0.98	0.66	0.77	2.63
-30	62	72	247	77	1.61	1.40	0.81	0.94	3.22
-25	84	98	335	88	1.64	1.91	0.96	1.12	3.81
-20	111	129	440	99	1.68	2.51	1.12	1.31	4.45
-15	143	166	566	109	1.71	3.23	1.30	1.52	5.17
-10	180	210	716	120	1.75	4.10	1.51	1.75	5.98

冷凝溫度55°C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	氣體流速+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kg/h)	(kcal/Wh)	(W/W)	(Btu/Wh)
-35	30	35	119	73	1.58	0.67	0.41	0.48	1.63
-30	50	58	198	83	1.61	1.13	0.60	0.70	2.39
-25	73	85	290	93	1.64	1.65	0.78	0.91	3.11
-20	100	116	397	104	1.68	2.26	0.96	1.12	3.82
-15	132	154	524	115	1.72	2.99	1.15	1.33	4.55
-10	170	197	674	126	1.77	3.86	1.34	1.56	5.34

冷凝溫度65°C

蒸發溫度	制冷量+/-5%			能耗+/-5%	現在能效+/-5%	氣體流速+/-5%	能效+/-7%
°C	(kcal/h)	(W)	(Btu/h)	(W)	(A)	(kg/h)	(kcal/Wh)	(W/W)	(Btu/Wh)
-35	22	26	88	76	1.58	0.49	0.29	0.34	1.15
-30	42	49	166	85	1.61	0.94	0.49	0.57	1.95
-25	64	75	254	95	1.64	1.45	0.67	0.78	2.67
-20	90	105	358	106	1.68	2.04	0.85	0.99	3.36
-15	121	140	479	118	1.73	2.73	1.02	1.19	4.05
-10	157	182	622	131	1.79	3.56	1.20	1.39	4.75

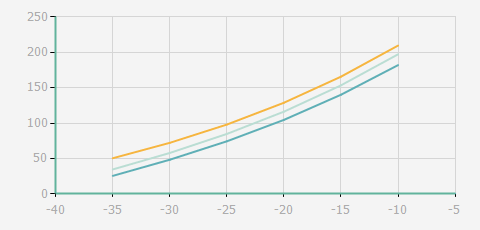

制冷量(W)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

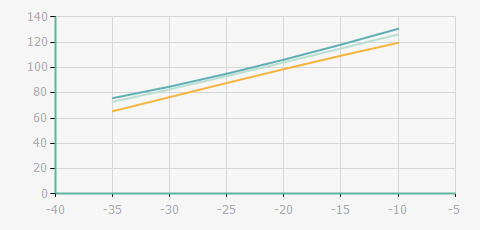

能耗(W)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

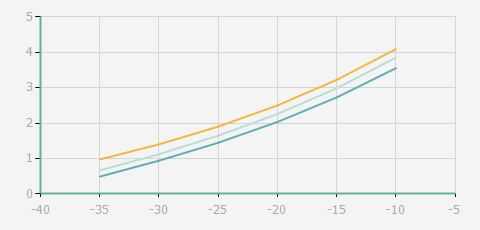

現在能效(A)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

氣體流速(kg/h)

冷凝溫度45 °C　　冷凝溫度55 °C　　冷凝溫度65 °C

膠墊

工程編碼:	13146411
Dimensions:	mm (Inch)

The grommets are made of special rubber and used in the nut and bolt type or in the snap on type assembly. The rummer grommet. the dimensions of which are shown in the figure below. was developed for installation in compressors with 16 and 19 mm diameters holes in the base plate.

啟動裝置

Assembly 工程編碼:	513504116
Starting Device - Relay:	213515292
Overload Protector:	13634475
Electrical Components Cover:	13555036

Note:

1 - Starting device - Relay
2 - Overload protector
3 - Electrical components cover
4 - Cord relief

Starting Device - Relay

工程編碼:	213515292
Pick Up Current (A):	6.44
Drop-Out Current (A):	4.95
Terminal Size ""E"":	6.3 x 0.8 (0.250 x 0.03)
Dimensions:	mm (Inch)

Notes:
A - Subassembly cod

過載保護器

工程編碼:	13634475
Vendor Code:	4TM757MFBYY-53
Opening Temperature:	115°C (239°F)
Closing Temperature:	61°C (141.8°F)
Triping Current at 25?C (77?F):	10.4 A
Reaction Time:	5.0s - 15.0s
Terminal Size ""A"":	6.3 x 0.8 (0.250 x 0.03)
Dimensions:	mm (Inch)

The overload protectors are identified by the suppliers. Each thermal protector has its own distinct characteristics of opening temperature， closing temperature and trip current.

1 - Vendor number
2 - Overload protector model

電氣元件封面

工程編碼:	013555036
Material:	Noryl NH7010
Material Class:	5VA
Thickness:	2 (0.008)
Dimensions:	mm (inch)

Embraco/恩布拉科活塞式壓縮產品列表：

型號	制冷劑	電壓	頻率	應用	馬力	頻率/回轉	冷量	排氣量 (cm3)	潤滑油類別	電機型號	啟動扭矩	測試類型
EM2U80HLP	R-134a	115-127V 60Hz 1~	60Hz	LBP	1/4	1.70	232	6.76	ISO10	RSCR-12μF	LST	ASHRAE32
EM2U80HLP	R-134a	115-127V 60Hz 1~	60Hz	LBP	1/4	1.70	232	6.76	ISO10	RSCR-15μF	LST	ASHRAE32
EM2U80HLP	R-134a	115-127V 60Hz 1~	60Hz	LBP	1/4	1.65	232	6.76	ISO10	RSIR	LST	ASHRAE32
EM2U80HLP	R-134a	220V 60Hz 1~	60Hz	LBP	1/4	1.67	232	6.76	ISO10	RSCR-4μF	LST	ASHRAE32
EM2U80HLP	R-134a	220V 60Hz 1~	60Hz	LBP	1/4	1.61	232	6.76	ISO10	RSIR	LST	ASHRAE32
EM2Z80HLT	R-134a	115-127V 60Hz 1~	60Hz	LBP	1.76	239	6.76	ISO10	RSCR-12μF	LST	ASHRAE32
EM2Z80HLT	R-134a	115-127V 60Hz 1~	60Hz	LBP	1.76	239	6.76	ISO10	RSCR-15μF	LST	ASHRAE32
EM20HHR	R-134a	220-240 V 50-60Hz 1~	50Hz	HBP	1/12	2.51	246	2.27	ISO22	RSIR-CSIR	LST	CECOMAF
EM20HBR	R-134a	115V 60Hz 1~	60Hz	HBP	1/12	2.37	289	2.27	ISO22	RSIR	LST	ASHRAE32
EM20HHR	R-134a	220-240 V 50-60Hz 1~	60Hz	HBP	1/12	2.48	292	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
EM20HHR	R-134a	115-127V 60Hz 1~	60Hz	HBP	1/12	2.53	299	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
EMIS20HHR	R-134a	115-127V 60Hz 1~	60Hz	HBP	1/12	2.49	308	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
EMIS20HHR	R-134a	220V 60Hz 1~	60Hz	HBP	1/12	2.37	308	2.27	ISO22	RSIR-CSIR	LST	ASHRAE32
